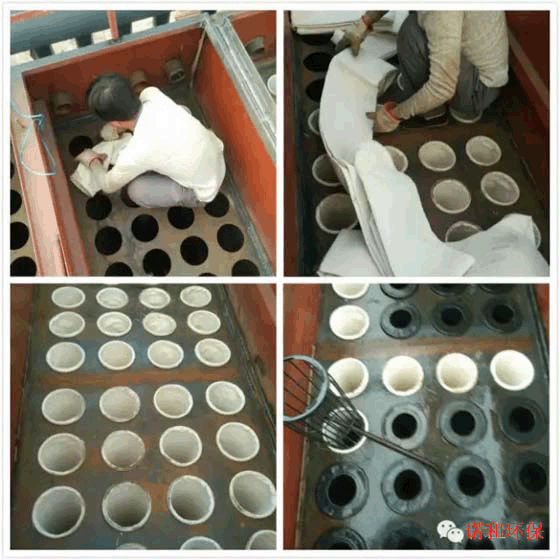

布袋除塵器濾袋采用縱橫直列的矩陣布置方式，濾袋中心距加大到255mm。這種排列方式合理地利用了方形的除塵設備空間。加大的濾袋中心距_了含塵氣體在濾袋間的抬升空間，同時避免了除塵布袋清灰晃動可能產生的碰撞. 除塵配件花板也是除塵器設備凈氣室和過濾室的分隔線，用于懸掛除塵濾袋的重要元件，同時除塵配件花板也是除塵器濾袋 組件的檢修平臺。
 　　除塵器花板 采用全自動數控沖壓方式加工除塵配件花板孔，_了除塵配件花板及花板孔的形位公差要求。 設計合理的除塵器設備上箱體內部結構為花板作為操作平臺進行除塵器檢修、維修創造了條件。 花板孔沖壓位置準確，與理論位置的偏差小于±0.05mm，確保兩孔洞的中心距誤差在±1.0mm?；ò蹇锥粗瞥珊笄謇砀骺椎匿h利邊角和毛刺，焊接加強筋板時，筋板布置合理。 焊接后通過整形確?；ò迤秸瑹o撓曲、凹凸不平等缺陷，花板平面度＜1/1000，對角線長度誤差＜3mm，內孔加工表面粗糙度為Ra=2。濾袋與花板的配合合理，濾袋安裝后嚴密、牢固不掉袋、裝拆方便。 采用精密工藝加工的花板和高精度定位的噴吹管_惡劣噴吹短管軸線和濾袋組件軸線的重合，從而_了整套噴吹清灰系統的可靠、有效。
